NVF010

m²

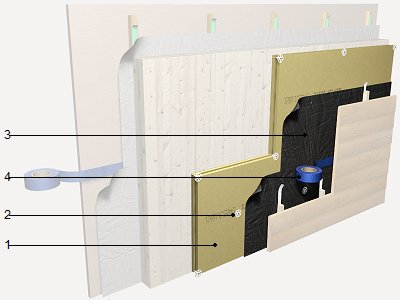

Isolamento térmico pelo exterior em fachada ventilada de madeira, com painéis de fibras de madeira.

23,93€

Isolamento térmico pelo exterior em fachada ventilada de parede estrutural de painel de madeira lamelada colada cruzada (CLT), formado por painel rígido de fibras de madeira, de 40 mm de espessura, segundo EN 13171, resistência térmica 1 m²°C/W, condutibilidade térmica 0,039 W/(m°C), densidade 140 kg/m³, colocado topo a topo e fixado mecanicamente com parafusos autoperfurantes para madeira, HBS "ROTHOBLAAS", de 6 mm de diâmetro e 70 mm de comprimento, de aço galvanizado com revestimento de crómio, prévia colocação de anilhas de polipropileno Thermowasher "ROTHOBLAAS", de 65 mm de diâmetro, com tampão de polipropileno para evitar pontes térmicas pontuais na fixação do isolamento em suportes de madeira, (6 ud/m²); e impermeabilização posterior com membrana altamente transpirante, impermeável à água da chuva, de polipropileno, com armadura Traspir 110 "ROTHOBLAAS", de 0,4 mm de espessura e 112 g/m², de 0,02 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, permeabilidade ao ar 0,02 m³/h·m² a 50 Pa, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), vedada com fita autocolante Easy Band "ROTHOBLAAS", de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,28 mm de espessura e 50 mm de largura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt16bab010a

m²

Painel rígido de fibras de madeira, de 40 mm de espessura, segundo EN 13171, resistência térmica 1 m²°C/W, condutibilidade térmica 0,039 W/(m°C), densidade 140 kg/m³, Euroclasse E de reacção ao fogo segundo NP EN 13501-1.

1,050

11,21

11,77

mt07emr113Cg

Ud

Parafuso autoperfurante para madeira, HBS "ROTHOBLAAS", de 6 mm de diâmetro e 70 mm de comprimento, de aço galvanizado com revestimento de crómio.

6,000

0,15

0,90

mt07emr114a

Ud

Anilha de polipropileno Thermowasher "ROTHOBLAAS", de 65 mm de diâmetro, com tampão de polipropileno para evitar pontes térmicas pontuais na fixação do isolamento em suportes de madeira.

6,000

0,48

2,88

mt15pdr150ma

m²

Membrana altamente transpirante, impermeável à água da chuva, de polipropileno, com armadura Traspir 110 "ROTHOBLAAS", de 0,4 mm de espessura e 112 g/m², de 0,02 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, permeabilidade ao ar 0,02 m³/h·m² a 50 Pa, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), com resistência aos raios UV de 2 meses, intervalo de temperatura de trabalho de -40 a 80°C, para colocar sob revestimentos com réguas de madeira, sem juntas abertas, fornecida em rolos de 1,50x50 m, segundo NP EN 13859-2.

1,100

1,83

2,01

mt15pdr160g

m

Fita autocolante Easy Band "ROTHOBLAAS", de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,28 mm de espessura e 50 mm de largura, com resistência aos raios UV, intervalo de temperatura de trabalho de -40 a 100°C, para aplicar em interiores e exteriores, para a fixação e a vedação de lâminas impermeabilizantes e para o controlo do vapor, fornecida em rolos de 25 m de comprimento.

1,000

0,95

0,95

mo054

h

Oficial de 1ª montador de isolamentos.

0,131

19,38

2,54

mo101

h

Ajudante de montador de isolamentos.

0,131

18,40

2,41

%

Custos directos complementares

2,000

23,46

0,47

Custo de manutenção decenal: 3,10€ nos primeiros 10 anos.

Total:

23,93

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13171:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de fibra de madeira (WF) — Especificação

EN 13859-2:2010

1.4.2011

1.4.2012

Membranas de impermeabilização f lexíveis — Definição e características de barreiras f lexíveis colocadas sob paredes — Parte 2: Barreiras f lexíveis para paredes

UNIDADE DE OBRA NVF010: ISOLAMENTO TÉRMICO PELO EXTERIOR EM FACHADA VENTILADA DE MADEIRA, COM PAINÉIS DE FIBRAS DE MADEIRA.

CARACTERÍSTICAS TÉCNICAS

Isolamento térmico pelo exterior em fachada ventilada de parede estrutural de painel de madeira lamelada colada cruzada (CLT), formado por painel rígido de fibras de madeira, de 40 mm de espessura, segundo EN 13171, resistência térmica 1 m²°C/W, condutibilidade térmica 0,039 W/(m°C), densidade 140 kg/m³, colocado topo a topo e fixado mecanicamente com parafusos autoperfurantes para madeira, HBS "ROTHOBLAAS", de 6 mm de diâmetro e 70 mm de comprimento, de aço galvanizado com revestimento de crómio, prévia colocação de anilhas de polipropileno Thermowasher "ROTHOBLAAS", de 65 mm de diâmetro, com tampão de polipropileno para evitar pontes térmicas pontuais na fixação do isolamento em suportes de madeira, (6 ud/m²); e impermeabilização posterior com membrana altamente transpirante, impermeável à água da chuva, de polipropileno, com armadura Traspir 110 "ROTHOBLAAS", de 0,4 mm de espessura e 112 g/m², de 0,02 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, permeabilidade ao ar 0,02 m³/h·m² a 50 Pa, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), vedada com fita autocolante Easy Band "ROTHOBLAAS", de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,28 mm de espessura e 50 mm de largura.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

O isolamento será protegido, depois da sua colocação, da exposição solar prolongada e dos impactos, pressões ou outras acções que o possam alterar.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,232

0,387

Resíduos gerados:

0,232

0,387

15 01 01

Embalagens de papel e cartão.

0,540

0,720

17 02 03

Plástico.

0,326

0,543

17 02 01

Madeira.

0,201

0,183

Embalagens:

1,067

1,446

Total resíduos:

1,299

1,833
