EMD021

m²

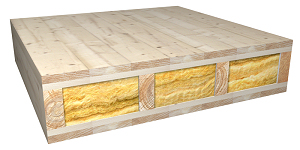

Laje térrea ventilada, de painel de madeira lamelada colada cruzada (CLT) aligeirado, com isolamento incorporado.

35,14€

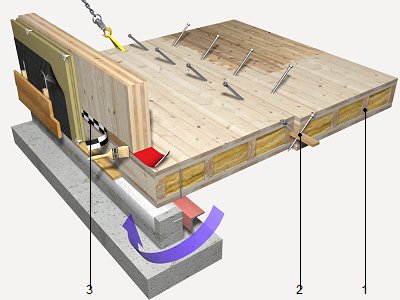

Laje térrea ventilada, de painel de madeira lamelada colada cruzada (CLT), aligeirado, com isolamento incorporado, de superfície média maior de 6 m², de 240 mm de espessura, formado por cinco camadas: duas camadas de tábuas de madeira em cada uma das suas faces, unidas entre si com montantes de madeira, de 60x140 mm de secção, coladas com adesivo sem ureia-formaldeído, com camadas sucessivas perpendiculares entre si e disposição transversal das lamelas nas camadas exteriores, acabamento superficial qualidade não vista em ambas as faces, de madeira de abeto vermelho (Picea abies) e pinho silvestre (Pinus sylvestris) e uma camada de isolamento termo-acústico entre os montantes, de painel de fibras de madeira, de 140 mm de espessura; reforço de juntas entre painéis, com lingueta de madeira microlaminada para ensamblamento de painéis, fixada em ambas as direcções com parafusos de cabeça larga, de cabeça redonda de aço galvanizado VGZ "ROTHOBLAAS", com um ângulo de inclinação de 45°; tratamento de encontros, através de vedação exterior com fita autocolante Flexi Band "ROTHOBLAAS" de polietileno com adesivo acrílico sem dissolventes, com armadura de polietileno e película de separação de papel siliconado, com prévia aplicação de primário incolor Primer "ROTHOBLAAS", à base de uma dispersão acrílica sem dissolventes. O preço inclui a descarga do painel, através de lingas.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07ems021ccfc

m²

Painel de madeira lamelada colada cruzada (CLT), aligeirado, com isolamento incorporado, de superfície média maior de 6 m², de 240 mm de espessura, formado por cinco camadas: duas camadas de tábuas de madeira em cada uma das suas faces, unidas entre si com montantes de madeira, de 60x140 mm de secção, coladas com adesivo sem ureia-formaldeído, com camadas sucessivas perpendiculares entre si e disposição transversal das lamelas nas camadas exteriores, acabamento superficial qualidade não vista em ambas as faces, de madeira de abeto vermelho (Picea abies) e pinho silvestre (Pinus sylvestris) e uma camada de isolamento termo-acústico entre os montantes, de painel de fibras de madeira, de 140 mm de espessura, classe de serviço 1 e 2, segundo NP EN 1995-1-1, Euroclasse D-s2, d0 de reacção ao fogo, resistência térmica 3,99 m²°C/W, densidade 305 kg/m³, classe resistente C24 e módulo de elasticidade paralelo de 11000 N/mm².

1,150

5,00

5,75

mt07emr321d

Ud

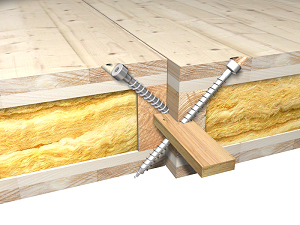

Repercussão, por m², de reforço de juntas entre painéis, com lingueta de madeira microlaminada para ensamblamento de painéis, fixada em ambas as direcções com parafusos de cabeça larga, de cabeça redonda de aço galvanizado VGZ "ROTHOBLAAS", com um ângulo de inclinação de 45°.

1,000

2,50

2,50

mt07emr330Dwb

Ud

Repercussão, por m², de tratamento de encontros, através de vedação exterior com fita autocolante Flexi Band "ROTHOBLAAS" de polietileno com adesivo acrílico sem dissolventes, com armadura de polietileno e película de separação de papel siliconado, com prévia aplicação de primário incolor Primer "ROTHOBLAAS", à base de uma dispersão acrílica sem dissolventes.

1,000

2,00

2,00

mq07gte010c

h

Autogrua de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho.

0,050

67,00

3,35

mo048

h

Oficial de 1ª montador de estruturas de madeira.

0,363

19,66

7,14

mo095

h

Ajudante de montador de estruturas de madeira.

0,715

19,18

13,71

%

Custos directos complementares

2,000

34,45

0,69

Total:

35,14

UNIDADE DE OBRA EMD021: LAJE TÉRREA VENTILADA, DE PAINEL DE MADEIRA LAMELADA COLADA CRUZADA (CLT) ALIGEIRADO, COM ISOLAMENTO INCORPORADO.

CARACTERÍSTICAS TÉCNICAS

Laje térrea ventilada, de painel de madeira lamelada colada cruzada (CLT), aligeirado, com isolamento incorporado, de superfície média maior de 6 m², de 240 mm de espessura, formado por cinco camadas: duas camadas de tábuas de madeira em cada uma das suas faces, unidas entre si com montantes de madeira, de 60x140 mm de secção, coladas com adesivo sem ureia-formaldeído, com camadas sucessivas perpendiculares entre si e disposição transversal das lamelas nas camadas exteriores, acabamento superficial qualidade não vista em ambas as faces, de madeira de abeto vermelho (Picea abies) e pinho silvestre (Pinus sylvestris) e uma camada de isolamento termo-acústico entre os montantes, de painel de fibras de madeira, de 140 mm de espessura, classe de serviço 1 e 2, segundo NP EN 1995-1-1, Euroclasse D-s2, d0 de reacção ao fogo, resistência térmica 3,99 m²°C/W, densidade 305 kg/m³, classe resistente C24 e módulo de elasticidade paralelo de 11000 N/mm²; reforço de juntas entre painéis, com lingueta de madeira microlaminada para ensamblamento de painéis, fixada em ambas as direcções com parafusos de cabeça larga, de cabeça redonda de aço galvanizado VGZ "ROTHOBLAAS", com um ângulo de inclinação de 45°; tratamento de encontros, através de vedação exterior com fita autocolante Flexi Band "ROTHOBLAAS" de polietileno com adesivo acrílico sem dissolventes, com armadura de polietileno e película de separação de papel siliconado, com prévia aplicação de primário incolor Primer "ROTHOBLAAS", à base de uma dispersão acrílica sem dissolventes. Inclusive cortes, entalhamentos para a sua correcta ensamblagem, nivelação e colocação dos elementos de ligação e reforço. Executada em oficina e colocada em obra.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem deduzir aberturas.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem deduzir aberturas. Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a descarga do painel, através de lingas.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

4,209

3,826

Resíduos gerados:

4,209

3,826

17 02 03

Plástico.

0,028

0,047

Embalagens:

0,028

0,047

Total resíduos:

4,237

3,873
